380V แร็คตัวกรองฮาร์มอนิกที่ใช้งานอยู่
คุณต้องการตัวกรองฮาร์มอนิกที่ใช้งานอยู่ 380V ที่มีประสิทธิภาพสูงหรือไม่? Geya ให้บริการโซลูชั่นที่ชาญฉลาดและเชื่อถือได้ซึ่งเหมาะกับความต้องการของคุณ ด้วยการกำหนดค่าที่ครอบคลุมการประกันคุณภาพและการจัดส่งที่รวดเร็วเราตอบสนองความต้องการของลูกค้าที่หลากหลาย ติดต่อเราตอนนี้สำหรับราคาขายส่งและบริการออนไลน์ตลอด 24 ชั่วโมง!
ตัวกรองฮาร์มอนิกที่ใช้งานอยู่ 380V แร็ค (AHF) ให้ฮาร์มอนิกขั้นสูง การบรรเทาสำหรับสามเฟสสี่สาย (3P4W) และสามเฟสสามสาย (3p3w) ระบบพลังงาน ใช้การควบคุมดิจิตอล DSP+CPLD และสามระดับ ทอพอโลยีหน่วยที่ติดตั้งบนชั้นนี้ให้กระแสฮาร์มอนิกที่แม่นยำ ค่าชดเชยถึงฮาร์มอนิกที่ 50 การออกแบบแบบแยกส่วนรองรับคู่ขนาน การเชื่อมต่อเพื่อความจุที่เพิ่มขึ้นและการบำรุงรักษาที่ง่ายขึ้น หลายรายการ รุ่นมีให้คะแนนปัจจุบันจาก 25A ถึง 150A โดยกล่าวถึงก ข้อกำหนดของระบบพลังงานที่หลากหลาย การระบายความร้อนด้วยอากาศที่ถูกบังคับให้มั่นใจในความน่าเชื่อถือ การดำเนินงานแม้ภายใต้เงื่อนไขที่ต้องการ ติดตั้งชั้นวาง 380V นี้ใช้งาน ตัวกรองฮาร์มอนิกเสนอโซลูชันที่แข็งแกร่งและปรับได้สำหรับฮาร์มอนิก การบิดเบือน
คำอธิบายรุ่น:
| ผู้มีส่วนร่วม | อ่า | 0.4 | 50A | / | 4L | R |
| รหัสองค์กร | ตัวกรองฮาร์มอนิกที่ใช้งานอยู่ | ระดับแรงดันไฟฟ้า 0.4: 380V ± 20% |
ความจุจัดอันดับ (KVAR) 25/50/75/100/150A | 3L: สามเฟสสามสาย 4L: สามเฟสสี่สาย |
R: Rack Mount |
คุณสมบัติ:
●ใช้ DSP+CPLD แกนควบคุมดิจิตอลทั้งหมดเทคโนโลยีโทโพโลยีสามระดับ
อัลกอริทึมการตรวจจับฮาร์มอนิกขั้นสูงและกลยุทธ์การควบคุม PWM เพื่อให้บรรลุ
ค่าตอบแทนที่ถูกต้องของกระแสฮาร์มอนิก
●ใช้การออกแบบแบบแยกส่วนซึ่งอำนวยความสะดวกในการเชื่อมต่อแบบขนานของหลาย ๆ
โมดูลใช้พื้นที่น้อยและง่ายต่อการบำรุงรักษา
●การออกแบบโครงสร้างของท่ออากาศอิสระและคลังสินค้าอิสระ
ทำให้มั่นใจได้ว่าการทำงานที่มั่นคงของอุปกรณ์
●สามารถกรองฮาร์โมนิกในฮาร์มอนิกที่หลากหลายตั้งแต่ 2 ถึง 50
ฮาร์มอนิกส์และแก้ปัญหาความไม่สมดุลสามเฟสในเวลาเดียวกัน
●อัตราการกรองฮาร์มอนิกสูง หากความสามารถอนุญาตได้ฮาร์มอนิก
อัตราการกรองปัจจุบันอาจสูงถึง 95% ตั้งค่า จำกัด กระแส 100%
เอาท์พุทเพื่อให้แน่ใจว่าการทำงานที่มั่นคงในระยะยาวของอุปกรณ์
แอปพลิเคชัน:
ตัวกรองฮาร์มอนิกที่ใช้งานอยู่ 380V ได้ถูกปรับใช้ในต่างๆ อุตสาหกรรมเพื่อให้แน่ใจว่าคุณภาพพลังงานและความมั่นคงของระบบ:
● ศูนย์ข้อมูล:ปกป้องเซิร์ฟเวอร์ที่สำคัญของภารกิจและ
อุปกรณ์เครือข่ายจากปัญหาที่เกี่ยวข้องกับฮาร์มอนิก
● สภาพแวดล้อมอุตสาหกรรม:เพิ่มประสิทธิภาพและ
ความน่าเชื่อถือของไดรฟ์ความถี่ตัวแปร (VFDs) และอื่น ๆ ที่ไม่เป็นเชิงเส้น
โหลด
● โรงงานผลิต:การปรับปรุงปัจจัยพลังงานและการลดลง
การใช้พลังงาน
● น้ำมันและก๊าซ:การรักษาพลังงานที่มั่นคงสำหรับความละเอียดอ่อน
ระบบควบคุมกระบวนการ
380V แร็คตัวกรองฮาร์มอนิกที่ใช้งานอยู่ส่งช่วยลดฮาร์มอนิกที่แข็งแกร่ง และคุณภาพพลังงานที่เชื่อถือได้สำหรับการเรียกร้องแอปพลิเคชัน
พารามิเตอร์ทางเทคนิค:
| ซีรี่ส์ 220V | ซีรี่ส์ 380V | ซีรี่ส์ 500V | ซีรี่ส์ 690V | ||
| ความสูง | <2000m, สูงกว่า 2000m, derate ตาม GB/T3859.2 | ||||
| อุณหภูมิแวดล้อม | -20 ～+50 ℃ | ||||
| ความชื้นสัมพัทธ์ | ≤90%ไม่มีการควบแน่นบนพื้นผิวเมื่อรายเดือน อุณหภูมิต่ำสุดคือ 25 ℃ | ||||
| ระดับมลพิษ | ระดับ III ด้านล่าง | ||||
| แรงดันไฟฟ้า | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| ความถี่ในการทำงาน | 50Hz ± 5% | ||||
| ค่าชดเชยปัจจุบัน | 25a | 25/50/75/100/150A | 100A | 100A | |
| โครงสร้างกริด | l/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| จำนวนหน่วย เชื่อมต่อแบบขนาน |
มีความผิดพลาด | ||||
| ประสิทธิภาพของเครื่องโดยรวม | ≥97% | ||||
| โครงสร้างกริด | 32khz | 16kHz | 12.8khz | 12.8khz | |
| ช่วงค่าตอบแทน | 2 ～ 50 ครั้งอัตราค่าตอบแทนเดี่ยวสามารถปรับได้ | ||||
| การเลือกฟังก์ชั่น | พลังงานปฏิกิริยา | พลังงานปฏิกิริยาพลังงานปฏิกิริยา + ความไม่สมดุล | |||
| พลังงานปฏิกิริยา อัตราค่าตอบแทน |
≥95% | > 92% | |||
| การกรองเป็นกลาง ความสามารถ |
ความสามารถในการกรองเส้นเป็นกลางคือ 3 เท่าของเฟส ความสามารถในการกรอง | ||||
| เวลาตอบสนองเต็มรูปแบบ | ＜10ms | ＜40ms | ＜40ms | ＜40ms | |
| เสียงรบกวน | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| วิธีการควบคุม | อินเทอร์เฟซ 2-Way RS485 (รองรับ GPRS/WiFi) | ||||
| การป้องกัน | โอเวอร์โหลดซอฟต์แวร์/ฮาร์ดแวร์กระแสเกินและแรงดันไฟฟ้าเกินระดับ และแรงดันไฟฟ้าต่ำ, ไฟฟ้าล้มเหลว, อุณหภูมิเกินความถี่ความถี่ การป้องกันความผิดปกติ ฯลฯ | โอเวอร์โหลดซอฟต์แวร์/ฮาร์ดแวร์กระแสเกินและแรงดันไฟฟ้าเกินระดับ และแรงดันไฟฟ้าต่ำความไม่สมดุลของแรงดันไฟฟ้ากริดไฟฟ้าความล้มเหลว อุณหภูมิเกินความผิดปกติความถี่ลัดวงจร การป้องกัน ฯลฯ | |||
| วิธีการติดตั้ง | ชั้นวาง/ติดผนัง | ชั้น | |||
| เส้นที่เข้ามา | ด้านหลังขาเข้า (ประเภทแร็ค）、 ขาเข้าด้านบน (ติดตั้งติดผนัง) | เส้นกลับเข้ามา | |||
| ระดับการป้องกัน | IP20 | ||||

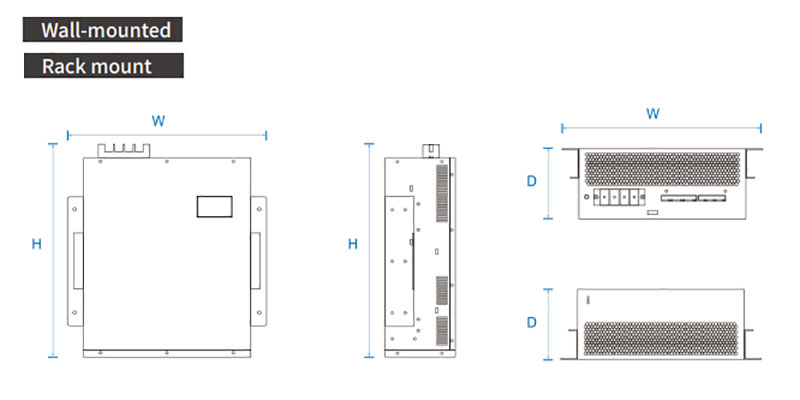

รูปแบบและข้อกำหนด:
| แบบจำลอง | ||||
|---|---|---|---|---|
| หมายเลขรุ่น | จัดอันดับกระแส (a) | แรงดันไฟฟ้าของระบบ (V) | ขนาด (d*w*h) | วิธีการระบายความร้อน |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160 มม. | การระบายความร้อนของอากาศ |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89 มม. | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89 มม. | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190 มม. | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240 มม. | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240 มม. | |
| GY APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275 มม. | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275 มม. | |
