หลักการพื้นฐานของตัวกรองฮาร์มอนิกที่ใช้งานอยู่

ตัวกรองฮาร์มอนิกที่ใช้งานอยู่เป็นอุปกรณ์พิเศษใหม่สำหรับการควบคุมพลังงานฮาร์มอนิกที่ทำจากเทคโนโลยีอิเล็กทรอนิกส์พลังงานที่ทันสมัยและเทคโนโลยีการประมวลผลสัญญาณดิจิตอลบนพื้นฐานของอุปกรณ์ DSP ความเร็วสูง ประกอบด้วยสองส่วนหลัก: วงจรการทำงานปัจจุบันคำสั่งและวงจรการชดเชยปัจจุบัน วงจรการดำเนินการปัจจุบันคำสั่งตรวจสอบกระแสในบรรทัดในเวลาจริงแปลงสัญญาณกระแสอะนาล็อกเป็นสัญญาณดิจิตอลและส่งไปยังหน่วยประมวลผลสัญญาณดิจิตอลความเร็วสูง (DSP) สำหรับการประมวลผลสัญญาณแยกฮาร์โมนิกออกจากคลื่นพื้นฐาน แอมพลิจูดและขั้วตรงข้ามเช่นเดียวกับกระแสฮาร์มอนิกกริดและฉีดเข้าไปในกริดชดเชยหรือชดเชยกระแสฮาร์มอนิกและกำจัดฮาร์โมนิกพลังงานอย่างแข็งขัน

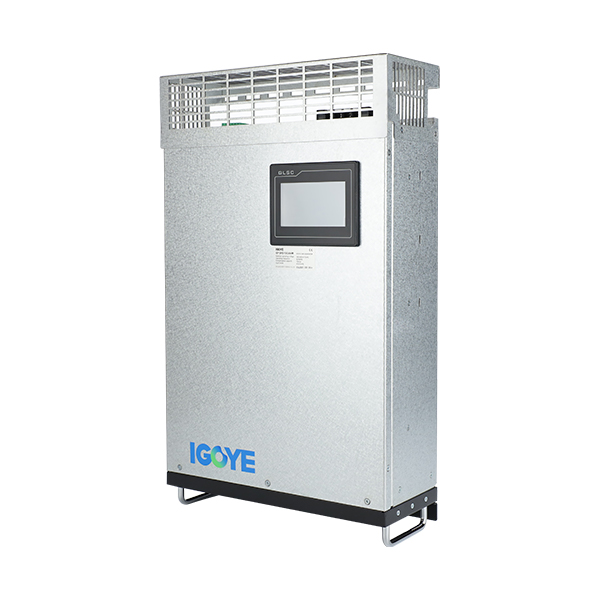

Active Harmonic Filter

ข้อได้เปรียบทางเทคนิค: สีเขียว

ประสิทธิภาพสูงถึง 97.2%ซึ่งประหยัดไฟฟ้าได้ประมาณ 6,500KWh ต่อปีเมื่อเทียบกับตัวกรองที่ใช้งานอยู่ที่มีประสิทธิภาพ 95%

อัลกอริทึมการควบคุมประสิทธิภาพที่สูงขึ้น

การออกแบบความร้อนและการเพิ่มประสิทธิภาพโครงสร้างตามแบบจำลองที่แม่นยำ


การย่อขนาดเล็ก

ระดับเสียงเป็นเพียง 1/6 ของแบรนด์กระแสหลักที่คล้ายกันใช้พื้นที่น้อยลง

ปรับให้เข้ากับสภาพการทำงานที่แตกต่างกันนวัตกรรมการติดตั้งการติดตั้งติดผนังหรือติดตั้งติดตั้งใช้วัตถุดิบน้อยลงและปกป้องสิ่งแวดล้อม


ฉลาด

ชดเชยสำหรับฮาร์โมนิกที่ระบุไว้ในระบบการชดเชยการชดเชยพลังงานการชดเชยพลังงานแบบไม่สมดุลแบบไม่ต่อเนื่องและแบบ capacitive


ความเป็นโมดูล

N+1 ความซ้ำซ้อนช่วยปรับปรุงความน่าเชื่อถือของระบบอย่างมีนัยสำคัญ สายการผลิตการประกันคุณภาพที่ดีขึ้น ลดคะแนนความล้มเหลวเดียวในระบบ การเชื่อมต่อแบบขนานที่ยืดหยุ่นเพื่อปรับให้เข้ากับสภาพการทำงานที่แตกต่างกัน


ลักษณะการทำงาน

กรองฮาร์โมนิก 2 ~ 50th ในเวลาเดียวกันหรือเลือกฮาร์มอนิกใด ๆ ภายใน 2 ~ 50th สำหรับการชดเชย เวลาตอบสนองน้อยกว่า300μs

ใช้วิธีการควบคุมแบบดิจิตอลแบบเต็ม 3DSP+CPLD และ IGBT ความเร็วสูงที่มีชื่อเสียงระดับสากล, การควบคุมแบบวงปิด, การกรองฮาร์มอนิกที่แม่นยำ
