ตัวกรองฮาร์มอนิกที่ใช้งานอยู่บนผนังสามเฟส
ในฐานะซัพพลายเออร์จีนที่เชื่อถือได้ GEYA นำเสนอตัวกรองฮาร์มอนิกที่ใช้งานติดผนังสามเฟสขั้นสูงสามเฟสซึ่งมีประสิทธิภาพสูงความทนทานการติดตั้งง่ายและการบรรเทาฮาร์มอนิกที่เหนือกว่า เหมาะสำหรับอุตสาหกรรมที่หลากหลายตัวกรองนี้ได้รับการชื่นชมอย่างมากจากลูกค้าของเราทั่วโลก ส่งคำถามของคุณด้านล่างและสัมผัสกับความเร็วการตอบสนองที่ดีที่สุดของเราภายใน 24 ชั่วโมง!
ตัวกรองฮาร์มอนิกที่ใช้งานอยู่บนผนังสามเฟสสามเฟส (APF) ช่วยบรรเทากระแสฮาร์มอนิกแบบไดนามิกการปรับปรุงคุณภาพพลังงานใน ระบบสามเฟส หน่วยที่ติดตั้งผนังนี้ใช้ DSP+CPLD ขั้นสูงดิจิตอล การควบคุมและโทโพโลยีสามระดับสำหรับการชดเชยฮาร์มอนิกที่แม่นยำ มัน เสนอช่วงการกรองที่กว้าง (ฮาร์โมนิกที่ 2 ถึง 50), การกรองสูง ประสิทธิภาพ (สูงถึง 95%) และเวลาตอบสนองที่รวดเร็ว (<10ms) การออกแบบแบบแยกส่วนช่วยให้สามารถแก้ปัญหาที่ปรับขนาดได้ผ่านการเชื่อมต่อแบบขนาน ตัวกรองยังระบุถึงความไม่สมดุลสามเฟสและรวมถึงคุณสมบัติการป้องกันที่ครอบคลุม มีให้ในการจัดอันดับปัจจุบัน (25A ถึง 150A) และระดับแรงดันไฟฟ้า (220V ถึง 690V)
คำอธิบายรุ่น:
| ผู้มีส่วนร่วม | อ่า | 0.4 | 50A | / | 3L | W |
| รหัสองค์กร | ตัวกรองฮาร์มอนิกที่ใช้งานอยู่ | ระดับแรงดันไฟฟ้า 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
ความจุจัดอันดับ (KVAR) 25/50/75/100/150A | 3L: สามเฟสสามสาย | W: ติดผนัง |
คุณสมบัติ:
●ใช้ DSP+CPLD แกนควบคุมดิจิตอลทั้งหมดเทคโนโลยีโทโพโลยีสามระดับ
อัลกอริทึมการตรวจจับฮาร์มอนิกขั้นสูงและกลยุทธ์การควบคุม PWM เพื่อให้บรรลุ
ค่าตอบแทนที่ถูกต้องของกระแสฮาร์มอนิก
●ใช้การออกแบบแบบแยกส่วนซึ่งอำนวยความสะดวกในการเชื่อมต่อแบบขนานของหลาย ๆ
โมดูลใช้พื้นที่น้อยและง่ายต่อการบำรุงรักษา
●การออกแบบโครงสร้างของท่ออากาศอิสระและคลังสินค้าอิสระ
ทำให้มั่นใจได้ว่าการทำงานที่มั่นคงของอุปกรณ์
●สามารถกรองฮาร์โมนิกในฮาร์มอนิกที่หลากหลายตั้งแต่ 2 ถึง 50
ฮาร์มอนิกส์และแก้ปัญหาความไม่สมดุลสามเฟสในเวลาเดียวกัน
●อัตราการกรองฮาร์มอนิกสูง หากความสามารถอนุญาตได้ฮาร์มอนิก
อัตราการกรองปัจจุบันอาจสูงถึง 95% ตั้งค่าเอาต์พุต จำกัด กระแส 100%
เพื่อให้แน่ใจว่าการทำงานที่มั่นคงในระยะยาวของอุปกรณ์
แอปพลิเคชัน:
ตัวกรองฮาร์มอนิกที่ใช้งานอยู่บนผนังสามเฟสสามเฟสเหมาะสำหรับ แอปพลิเคชั่นต่างๆที่ต้องการการบรรเทาฮาร์มอนิกที่แม่นยำ:
● ศูนย์ข้อมูล:ปกป้องอุปกรณ์ที่ละเอียดอ่อนจากฮาร์มอนิก
การบิดเบือน
● โรงพยาบาล:สร้างความมั่นใจในพลังที่เชื่อถือได้สำหรับการแพทย์ที่สำคัญ
อุปกรณ์
● สภาพแวดล้อมอุตสาหกรรม:ปรับปรุงคุณภาพพลังงานใน
กระบวนการผลิตรวมถึงปิโตรเคมียาเหล็กและ
อุตสาหกรรมเซมิคอนดักเตอร์
● อุตสาหกรรมสิ่งทอและแสง:เพิ่มประสิทธิภาพและ
การลดปัญหาที่เกี่ยวข้องกับฮาร์มอนิกในการตั้งค่าอุตสาหกรรมสิ่งทอและแสง
● ระบบพลังงานทดแทน:บูรณาการพลังงานหมุนเวียน
แหล่งที่มาในขณะที่รักษาความมั่นคงของกริด
ตัวกรองฮาร์มอนิกที่ใช้งานอยู่บนผนังสามเฟสสามเฟสมีขนาดกะทัดรัด และโซลูชันที่มีประสิทธิภาพสำหรับการเพิ่มประสิทธิภาพคุณภาพพลังงานในแอพพลิเคชั่นที่หลากหลาย
พารามิเตอร์ทางเทคนิค:
| ซีรี่ส์ 220V | ซีรี่ส์ 380V | ซีรี่ส์ 500V | ซีรี่ส์ 690V | ||
| ความสูง | <2000m, สูงกว่า 2000m, derate ตาม GB/T3859.2 | ||||
| อุณหภูมิแวดล้อม | -20 ～+50 ℃ | ||||
| ความชื้นสัมพัทธ์ | ≤90%ไม่มีการควบแน่นบนพื้นผิวเมื่อขั้นต่ำรายเดือน อุณหภูมิคือ 25 ℃ | ||||
| ระดับมลพิษ | ระดับ III ด้านล่าง | ||||
| แรงดันไฟฟ้า | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| ความถี่ในการทำงาน | 50Hz ± 5% | ||||
| ค่าชดเชยปัจจุบัน | 25a | 25/50/75/100/150A | 100A | 100A | |
| โครงสร้างกริด | l/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| จำนวนหน่วย เชื่อมต่อแบบขนาน | มีความผิดพลาด | ||||
| ประสิทธิภาพของเครื่องโดยรวม | ≥97% | ||||
| โครงสร้างกริด | 32khz | 16kHz | 12.8khz | 12.8khz | |
| ช่วงค่าตอบแทน | 2 ～ 50 ครั้งอัตราค่าตอบแทนเดี่ยวสามารถปรับได้ | ||||
| การเลือกฟังก์ชั่น | พลังงานปฏิกิริยา | พลังงานปฏิกิริยาพลังงานปฏิกิริยา + ความไม่สมดุล | |||
| พลังงานปฏิกิริยา อัตราค่าตอบแทน | ≥95% | > 92% | |||
| การกรองเป็นกลาง ความสามารถ | ความสามารถในการกรองเส้นเป็นกลางคือ 3 เท่าของการกรองเฟส ความสามารถ | ||||
| เวลาตอบสนองเต็มรูปแบบ | ＜10ms | ＜40ms | ＜40ms | ＜40ms | |
| เสียงรบกวน | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| วิธีการควบคุม | อินเทอร์เฟซ 2-Way RS485 (รองรับ GPRS/WiFi) | ||||
| การป้องกัน | โอเวอร์โหลดซอฟต์แวร์/ฮาร์ดแวร์กระแสเกินกริดแรงดันไฟฟ้าเกินและ แรงดันไฟฟ้าต่ำ, ไฟฟ้าล้มเหลว, อุณหภูมิเกินความผิดปกติความถี่ การป้องกัน ฯลฯ | โอเวอร์โหลดซอฟต์แวร์/ฮาร์ดแวร์กระแสเกินกริดแรงดันไฟฟ้าเกินและ แรงดันไฟฟ้าต่ำความไม่สมดุลของแรงดันไฟฟ้ากริดไฟฟ้าความล้มเหลวมากเกินไป ความผิดปกติของความถี่การป้องกันลัดวงจร ฯลฯ | |||
| วิธีการติดตั้ง | ติดผนัง | ||||
| เส้นที่เข้ามา | ขาเข้าด้านบน （ติดผนัง) | ||||
| ระดับการป้องกัน | IP20 | ||||
รูปแบบและข้อกำหนด:
| แบบจำลอง | ||||
|---|---|---|---|---|

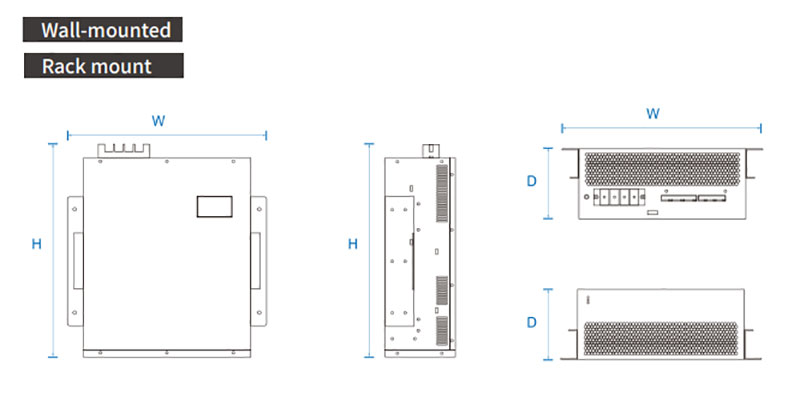

| หมายเลขรุ่น | จัดอันดับกระแส (a) | แรงดันไฟฟ้าของระบบ (V) | ขนาด (d*w*h) | วิธีการระบายความร้อน |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160 มม. | การระบายความร้อนของอากาศ |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89 มม. | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89 มม. | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190 มม. | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240 มม. | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240 มม. | |
| GY APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275 มม. | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275 มม. | |
แท็กยอดนิยม: ตัวกรองฮาร์มอนิกที่ใช้งานอยู่บนผนังสามเฟส
