ชั้นวางเครื่องกำเนิดไฟฟ้า var ขั้นสูงขั้นสูง
Geya Rack Mount Generator VAR แบบคงที่ขั้นสูงเป็นโซลูชันที่เชื่อถือได้สำหรับการชดเชยพลังงานแบบไดนามิกแบบไดนามิก การควบคุม DSP+CPLD, <10MS การตอบสนอง, การออกแบบแบบแยกส่วน, 220V-690V, 5KVAR-400KVAR ปรับปรุงคุณภาพพลังงานในแอพพลิเคชั่นที่หลากหลาย
GEYA ผลิตเครื่องกำเนิดไฟฟ้า VAR แบบคงที่ขั้นสูง (ASVGs) ASVG เหล่านี้ให้การชดเชยพลังงานปฏิกิริยาแบบไดนามิก สิ่งนี้จะช่วยเพิ่มคุณภาพพลังงาน พวกเขาใช้เทคโนโลยี DSP และ CPLD สิ่งนี้ทำให้มั่นใจได้ว่าการควบคุมที่แม่นยำและการตอบสนองที่รวดเร็ว เวลาตอบสนองต่ำกว่า 10ms สิ่งนี้จะช่วยป้องกันการชดเชยมากเกินไปและปัญหาการชดเชย การออกแบบแบบแยกส่วนช่วยให้การเชื่อมต่อแบบขนาน การเชื่อมต่อหลายหน่วยเพิ่มความจุ Geya เสนอรุ่นต่าง ๆ รุ่นครอบคลุมแรงดันไฟฟ้าและความสามารถที่แตกต่างกัน แรงดันไฟฟ้ารวมถึง 220V, 380V, 500V และ 690V ความจุมีตั้งแต่ 5KVAR ถึง 400KVAR คุณสมบัติที่สำคัญ ได้แก่ การติดตั้งแร็คการระบายความร้อนอากาศแบบบังคับและคุณสมบัติการป้องกันที่หลากหลาย
คำอธิบายรุ่น:
| ผู้มีส่วนร่วม | ASVG | 0.4 | 50k | / | 4L | R |
| รหัสองค์กร | เครื่องกำเนิดไฟฟ้า | ระดับแรงดันไฟฟ้า 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
ความจุอันดับ (KVAR) 5/15/35/50/75/100KVAR | 2L: เฟสเดี่ยว 3L: สามเฟสสามสาย 4L: สามเฟสสี่สาย |
R: Rack Mount |
คุณสมบัติ:
●ใช้ DSP+CPLD แกนควบคุมดิจิตอลทั้งหมดเทคโนโลยีโทโพโลยีสามระดับอัลกอริทึมการตรวจจับพลังงานปฏิกิริยาขั้นสูงและกลยุทธ์การควบคุม PWM เพื่อให้ได้ค่าตอบแทนแบบไดนามิกและแม่นยำของพลังงานปฏิกิริยา
●ใช้การออกแบบแบบแยกส่วนซึ่งอำนวยความสะดวกในการเชื่อมต่อแบบขนานของหลายโมดูลใช้พื้นที่ขนาดเล็กและง่ายต่อการบำรุงรักษา
●การออกแบบโครงสร้างของท่ออากาศอิสระและคลังสินค้าอิสระช่วยให้มั่นใจได้ว่าการทำงานของอุปกรณ์ที่มั่นคง
●ดำเนินการชดเชยแบบไดนามิกแบบเต็มช่วงสำหรับพลังงานแบบรีดิ้กและพลังงานปฏิกิริยาแบบ capacitive และแก้ปัญหาความไม่สมดุลสามเฟสในเวลาเดียวกัน
●ความเร็วในการตอบสนองแบบไดนามิกของโหลดอยู่ที่ระดับมิลลิวินาทีซึ่งสามารถได้รับการชดเชยแบบไดนามิกและแม่นยำสำหรับกำลังปฏิกิริยาของแรงกระแทก
แอปพลิเคชัน:
เครื่องกำเนิดไฟฟ้าแร็คเมาท์ขั้นสูงมีแอพพลิเคชั่นที่หลากหลาย พวกเขาเหมาะกับอุตสาหกรรมต่าง ๆ เหล่านี้รวมถึง:
●การกระจายพลังงานที่อยู่อาศัย
●การบำบัดน้ำ
●พลังงานหมุนเวียน (เซลล์แสงอาทิตย์)
●การประมวลผลทางเคมี
●น้ำมันและก๊าซ
●โลหะวิทยา
●การขุด
●การผลิตยานยนต์
ASVG เหล่านี้ช่วยเพิ่มคุณภาพพลังงาน พวกเขาชดเชยความผันผวนของพลังงานปฏิกิริยา สิ่งนี้ช่วยเพิ่มความมั่นคงและประสิทธิภาพของระบบ
พารามิเตอร์ทางเทคนิค:
| ซีรี่ส์ 220V | ซีรี่ส์ 380V | ซีรี่ส์ 500V | ซีรี่ส์ 690V | |||
| ความสูง | <2000m, สูงกว่า 2000m, derate ตาม GB/T3859.2 | |||||
| อุณหภูมิแวดล้อม | -20 ～+50 ℃ | |||||
| ความชื้นสัมพัทธ์ | ≤90%ไม่มีการควบแน่นบนพื้นผิวเมื่ออุณหภูมิต่ำสุดรายเดือนคือ 25 ℃ | |||||
| ระดับมลพิษ | ระดับ III ด้านล่าง | |||||
| แรงดันไฟฟ้า | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| ความถี่ในการทำงาน | 50Hz ± 5% | |||||
| กำลังการชดเชยที่ได้รับการจัดอันดับ | 5kvar | 15/35/50/75/100KVAR | 90kvar | 120kvar | ||
| โครงสร้างกริด | l/n | 3p3w/3p4w | ||||
| จำนวนหน่วยเชื่อมต่อแบบขนาน | มีความผิดพลาด | |||||
| ประสิทธิภาพของเครื่องโดยรวม | ≥97% | |||||
| ความถี่เปิดปิด | 32khz | 16kHz | 12.8khz | 12.8khz | ||
| การเลือกฟังก์ชั่น | พลังงานปฏิกิริยา | ปฏิกิริยาตอบโต้、 po reactive po wer+ความไม่สมดุล | ||||
| อัตราการชดเชยพลังงานปฏิกิริยา | ≥99% | > 95% | ||||
| เวลาตอบสนองเต็มรูปแบบ | <10ms | |||||
| เสียงรบกวน | ≤60dB | ≤60dB | ≤65dB | ≤65dB | ||
| วิธีการควบคุม | อินเทอร์เฟซ 2-Way RS485 (รองรับ GPRS/WiFi) | |||||
| การป้องกัน | โอเวอร์โหลดซอฟต์แวร์/ฮาร์ดแวร์กระแสเกินกริดแรงดันไฟฟ้าเกินและแรงดันไฟฟ้าต่ำ, พลังงานความล้มเหลว, อุณหภูมิเกินจริง, การป้องกันความผิดปกติความถี่ ฯลฯ ฯลฯ | โอเวอร์โหลดซอฟต์แวร์/ฮาร์ดแวร์กระแสไฟฟ้าเกินแรงดันไฟฟ้าเกินและแรงดันไฟฟ้าต่ำความไม่สมดุลของแรงดันไฟฟ้ากริดไฟฟ้าความล้มเหลวเกินอุณหภูมิความผิดปกติความถี่การป้องกันวงจรยิง ฯลฯ | ||||
| วิธีการติดตั้ง | ชั้นวาง/ติดผนัง | ชั้น | ||||
| เส้นที่เข้ามา | ด้านหลังขาเข้า (ประเภทแร็ค）、 ขาเข้าด้านบน (ติดตั้งติดผนัง) | เส้นกลับเข้ามา | ||||
| ระดับการป้องกัน | IP20 | |||||

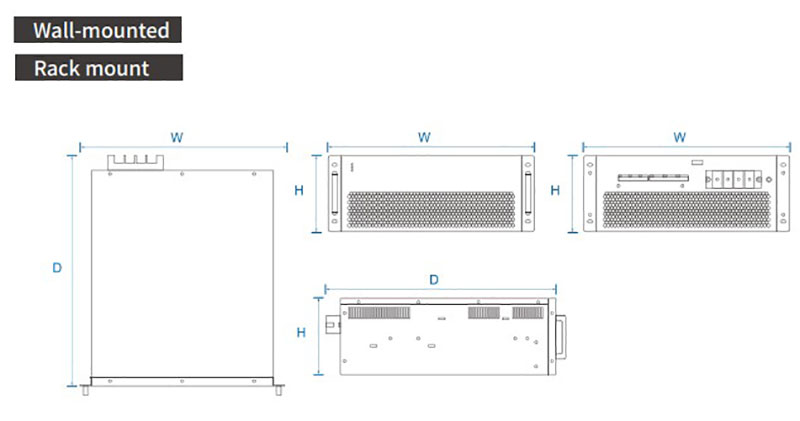

รูปแบบและข้อกำหนด:
| แบบจำลอง | ||||
|---|---|---|---|---|
| หมายเลขรุ่น | กำลังการชดเชย (KVAR) | แรงดันไฟฟ้าของระบบ (V) | ขนาด (d*w*h) | วิธีการระบายความร้อน |
| GY ASVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160 มม. | การระบายความร้อนของอากาศ |
| GY ASVG-0.4-15K/4L-R/W | 15 | 380 ± 20% | 460*520*89 มม. | |
| GY ASVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*520*89 มม. | |
| GY ASVG-0.4-50K/4L-R/W | 50 | 380 ± 20% | 500*540*190 มม. | |
| GY ASVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*580*240 มม. | |
| GY ASVG-0.4-100K/4L-R/W | 100 | 380 ± 20% | 500*580*240 มม. | |
| GY ASVG-0.5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275 มม. | |
| GY ASVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275 มม. | |
